聲發射云監測系統是長沙鵬翔電子科技有限公司有限公司基于云服務、5G技術獨立研發生產的全新架構聲發射監測產品，能為企事業單位提供遠程實時監測設備運行數據、狀態和故障診斷，可應用于特種設備檢測、航空航天、石油石化、公路橋梁隧道、電力、高校等領域。

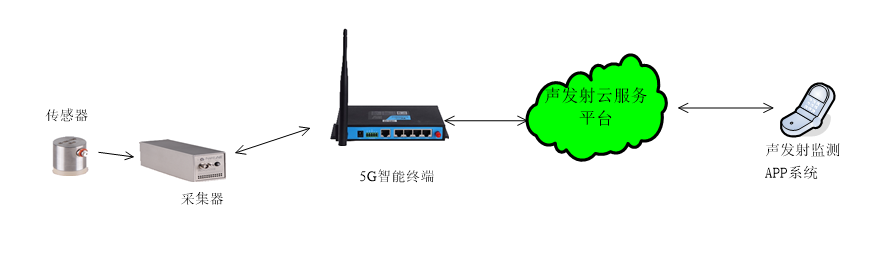

 系統結構

系統結構包括聲發射傳感器、采集器、5G智能終端、聲發射云服務平臺以及聲發射監測APP系統等。

傳感器和采集器部署在弱網絡環境，監測聲發射信號。通過5G智能終端與聲發射云服務平臺進行數據交換。

聲發射云服務平臺為公共的聲發射檢測應用服務平臺，提供采樣參數設置、數據采集、數據上報、采集控制、報警管理、設備控制、設備狀態查詢等服務。為聲發射應用系統、聲發射監測APP系統提供應用支撐。

聲發射監測APP系統提供實時數據采集、歷史數據回放、設備狀態顯示、設備管理、報警參數設置、報警提示等管理界面。

產品特點

◆首創云服務+APP應用方案

系統基于4G/5G、云服務、分布式計算的技術方案，實現遠程控制、實時多點數據監測。云服務服務模式及APP小程序的應用方案為國內首創，為異地實時監測提供了方便。

◆弱網絡環境應用

聲發射傳感器及采集器支持弱網絡環境部署，通過5G技術實現數據交換。通過自創協議保證數據的安全可靠連接及數據穩定傳輸服務。

◆遠程實時監測

用戶可通過手機、平板電腦遠程實時監測波形數據、特征參數數據以及各類統計數據。

◆多途徑報警功能

系統提供短信提醒、實時報警提醒等多途徑報警功能。

◆方便易用

提供基于WEB的管理與配置界面，設備維護簡單、方便。

提供跨平臺的基于WEB API的服務接口，易于實現與應用系統的集成。

◆安全可靠

基于國密算法及無損壓縮算法，實現聲發射波形流數據在互聯網環境的安全、可靠、高效數據傳輸。

 系統功能

  ◆用戶管理

1.新用戶注冊。用戶可通過手機號、驗證短信碼注冊用戶。云平臺系統審核用戶身份，分配管理員或普通操作員角色。

2.綁定用戶。管理員角色用戶可添加普通操作員，指定可操作設備，完成綁定用戶操作。綁定設備的普通操作員，可查詢設備狀態、實時數據監測及歷史數據回放操作等。

3.用戶切換。用戶可擁有多種身份，可管理多臺設備。身份可靈活切換，設備可動態選擇。

4.查詢用戶。支持模糊查詢注冊用戶及用戶狀態。

  ◆設備管理

1.綁定設備。管理員角色用戶發起綁定設備申請，云平臺自動審核及批準。系統支持綁定多臺設備，靈活切換監測設備運行狀態。

2.查詢設備信息。可查詢設備編號、版本號、設備可用空間、設備運行狀態以及采集狀態等信息。

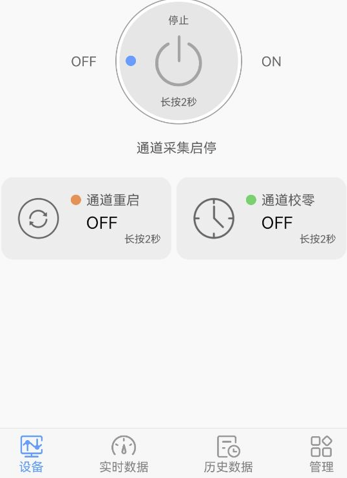

3.設備控制。支持遠程重啟設備及校零設備操作。

  ◆實時數據采集

1.采集參數設置。支持遠程采集參數設置，采集參數云存儲服務。

2.數據采集。支持多采集器數據同步采集、采集狀態實時刷新、采集數據云存儲。

3.實時監測。可實時監測聲發射特征參數、波形數據、頻譜數據，數據以圖表方式展示。提供柱狀圖、散點圖等關聯圖，X軸、Y軸的關聯特征參數可動態配置，且支持多軸展示。整體實時監測界面可動態配置圖表，圖表可獨占監測界面顯示，也可分割監測界面多圖表同步展示。

  ◆歷史數據回放

1.歷史數據文件管理。歷史數據以文件方式、采取安全加固措施的云存儲方式保存。可依據時間段等條件查詢歷史數據文件及文件概述信息。提供歷史數據文件修改、刪除功能。

2.歷史數據回放。提供特征參數表、波形圖、頻譜圖、柱狀圖、散點圖等歷史數據圖表展示功能。柱狀圖、散點圖等關聯圖，X軸、Y軸的關聯特征參數可動態配置，且支持多軸展示。回放界面可獨立圖表或多圖表同步展示。支持圖表打印功能。

3.回放控制。支持播放、暫停、恢復以及停止等回放控制。

  ◆故障報警

1.設置報警參數。支持分組、多重組合方式設置報警參數。報警參數可動態修改及刪除。支持添加多條報警參數記錄，標記啟用為有效。

2.報警提醒。提供短信、實時上報等提醒方式。用戶可通過手機、平板電腦接收實時上報信息，或通過手機接收報警短信。

4.查詢報警記錄。依據時間段等條件查詢歷史報警記錄信息。

  ◆日志管理

關鍵操作如重啟設備、校零設備等，系統記錄關鍵操作行為日志。可依據時間段等條件查詢關鍵操作行為日志。

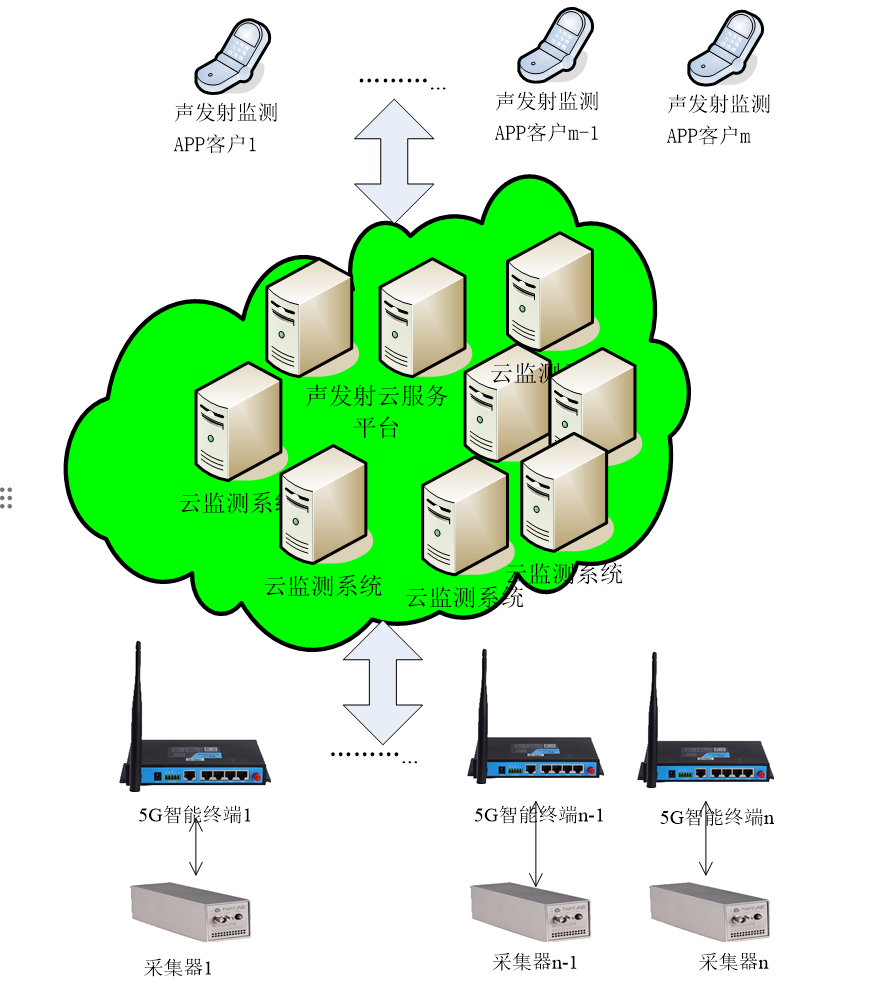

 大型應用系統方案

大型應用系統方案適用于129-500監測點的聲發射應用，聲發射云服務平臺部署多臺云監測系統服務器，每臺云監測系統服務器管理八臺聲發射采集器，依據應用需求與監測點數目，可彈性化部署云監測系統服務器。

每臺聲發射采集器連接一臺聲發射傳感器，負責監測點的數據采集與上傳，通過5G終端接入云監測系統。采集器根據監測點數目部署，最大可采集500監測點的數據。

客戶通過聲發射監測APP與云監測系統安全數據交換，實現在線監測與遠程控制。

配置清單

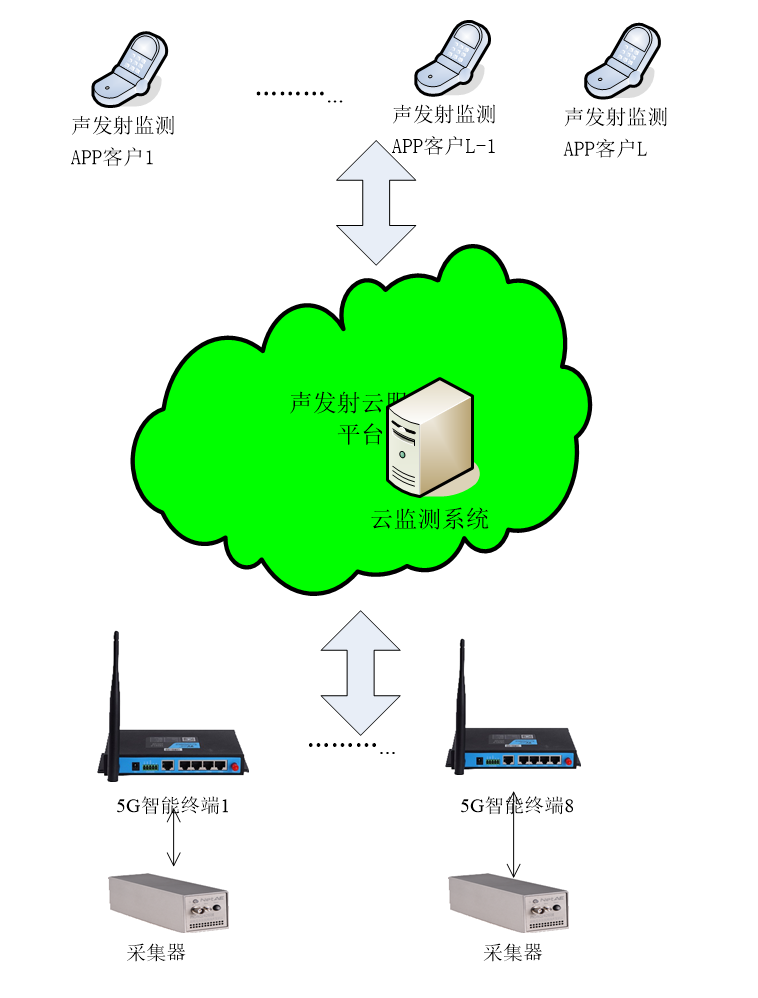

   小型應用系統方案

小型應用系統方案適用于1-8監測點的聲發射應用。聲發射云服務平臺部署1臺云監測系統服務器，且每臺可負責管理八臺采集器。采集器根據監測點數目部署，最大可采集8監測點的數據。

配置清單

• 云檢測系統使用說明書
