聲發射檢測系統
諧振式聲發射傳感器利用內部壓電陶瓷元件的機械共振而達到高靈敏度。一般共振頻率在60kHz~1MHz之間，要求更低頻率時可采用壓電型加速度傳感器的結構。
聲發射傳感器能探測到人類不能感知到的危險信號，已廣泛應用于產品質量的安全檢測到大型建造物的安全監測等各個領域。
PX聲發射傳感器選型指南：
型號 | 諧振頻率 KHz | 頻率帶寬 KHz | 峰值靈敏度 dB | 尺寸 mm | 工作溫度 ℃ | 特性 |
PXR03 | 30 | 20~110 | ＞70 | ?22*25 | -20~70 | 諧振式 |

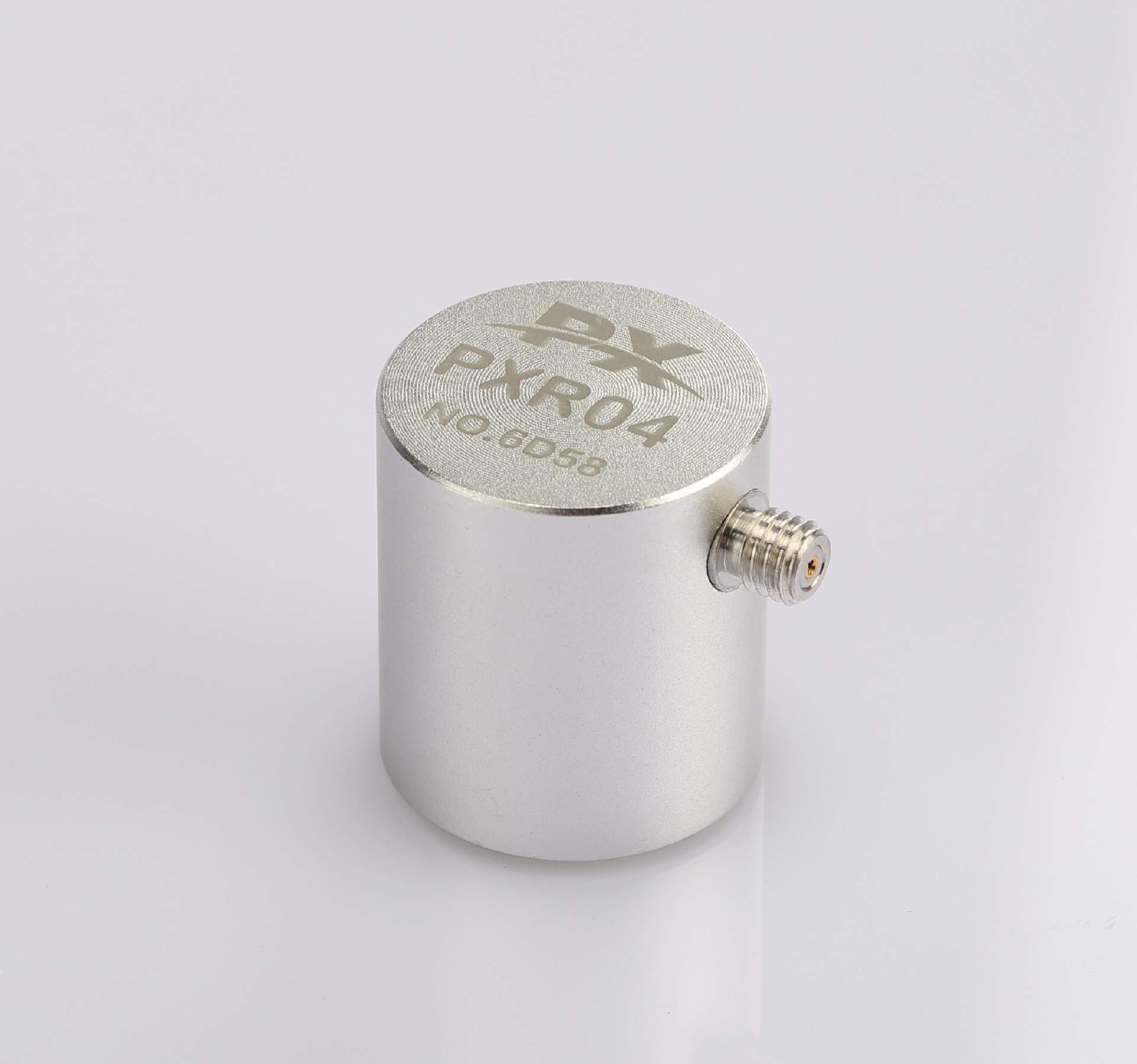

PXR04 | 40 | 30~140 | ＞70 | ?22*25 | -20~70 | 諧振式 |

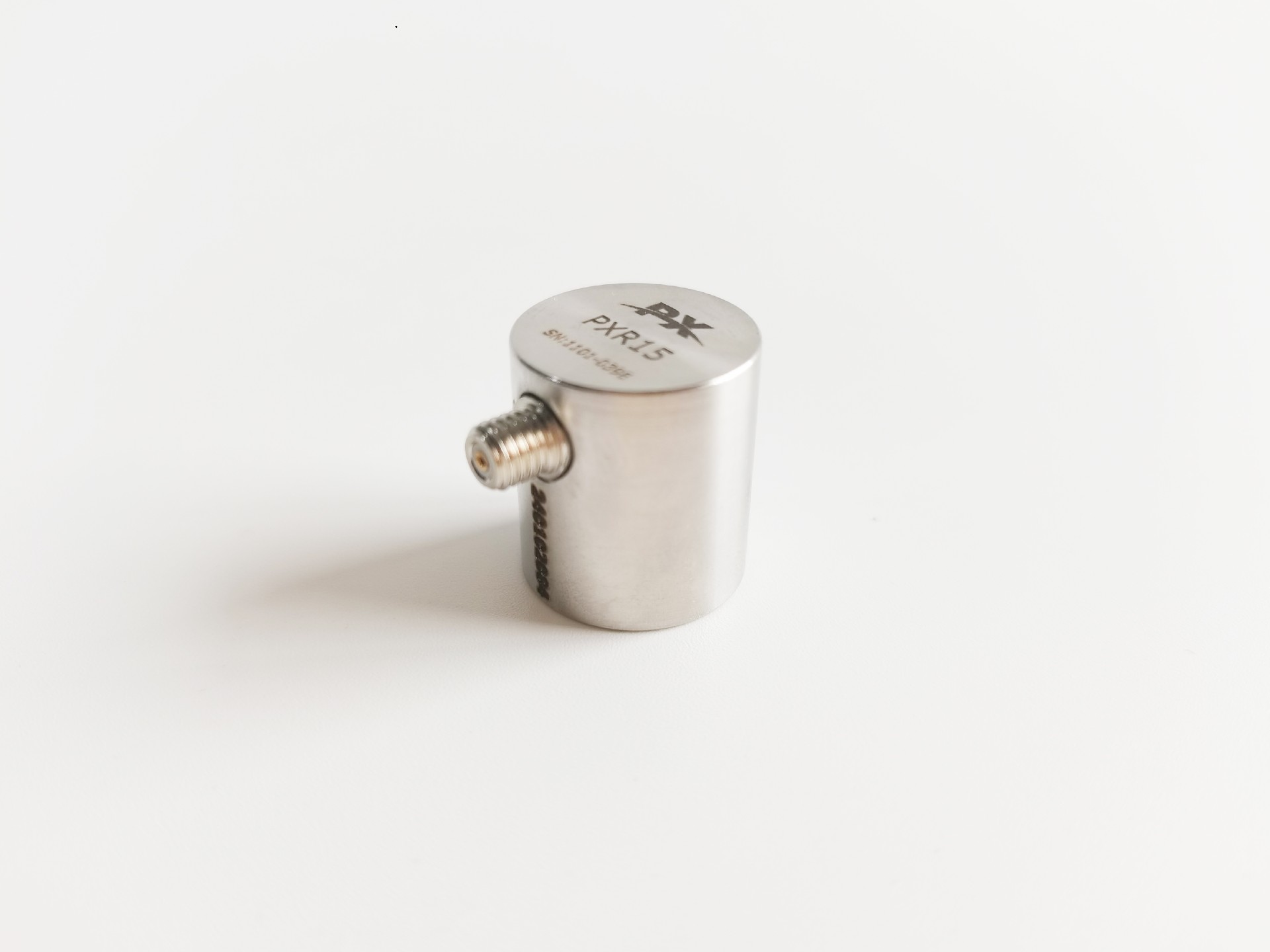

PXR15 | 150 | 100~400 | ＞67 | ?18*18 | -20~70 | 諧振式 |
PXR30 | 300 | 80~400 | ＞60 | ?18*18 | -20~70 | 諧振式 |
PXR50 | 500 | 300~1000 | ＞60 | ?18*18 | -20~70 | 諧振式 |
PXR03RMH | 30 | 20~140 | ＞70 | ?25*20 | -20~70 | 自帶磁吸底座 |

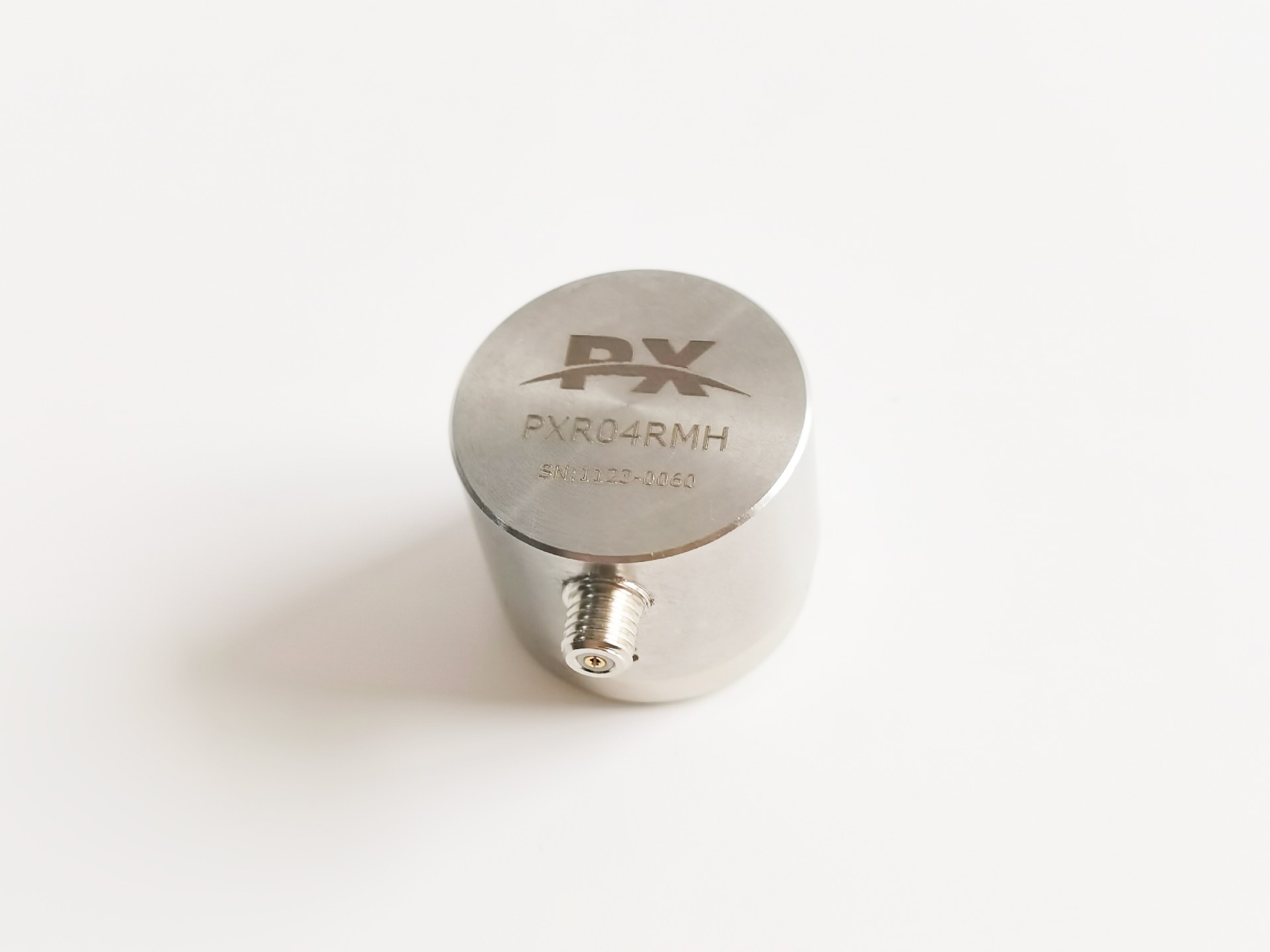

PXR04RMH | 40 | 30~140 | ＞70 | ?25*20 | -20~70 | 自帶磁吸底座 |
PXR15RMH | 150 | 100~400 | ＞67 | ?25*18 | -20~70 | 自帶磁吸底座 |
PXR04I | 40 | 30~140 | ＞110 | ?30*45 | -20~70 | 內置40dB放大 |
PXR15I | 150 | 100~400 | ＞107 | ?30*35 | -20~70 | 內置40dB放大 |
PXR04H200 | 40 | 30~140 | ＞70 | ?22*25 | -20~200 | 耐高溫 |
PXR15H200 | 150 | 100~400 | ＞67 | ?18*18 | -20~200 | 耐高溫 |
PXR15M | 150 | 100~400 | ＞63 | ?8*20 | -20~70 | 小微型 |
| PXR04A | 40 | 35~45 | ＞-44 | ?30*32 | -20~70 | 空氣耦合式 |
其他定制款 | …… | …… | …… | …… | …… | 防水型等 |
注：
*1聲發射傳感器頻率帶寬，均指10dB帶寬；
*2聲發射傳感器靈敏度，dB單位為0dB=1V/(m/s)；空氣耦合式為0dB=1V/Pa；
*3其他定制款，可按需定制不同結構、參數、使用場景等的聲發射傳感器。
Q：聲發射傳感器的原理是怎樣的？輸出形式是什么？
A：聲發射傳感器內部響應元件為壓電陶瓷，具有壓電效應和逆壓電效應，可將接收到的聲波信號轉換為電壓信號輸出，輸出信號為交流電壓信號。
Q：聲發射傳感器應如何選型？
A：聲發射傳感器選型主要根據以下幾個因素：
? 根據聲源信號頻率，選擇合適諧振頻率、頻率帶寬的聲發射傳感器；
? 監測位置的安裝尺寸及溫度，選擇合適大小、工作耐溫的聲發射傳感器；
Q：PXR系列聲發射傳感器型號代表了什么意義？
A：PXR系列聲發射傳感器由字母PXR＋兩位數字組成，前面的字母PXR代表的是Peng Xiang Resonance sensor的縮寫，后面兩位數字代表的是諧振頻率（10kHz單位），譬如PXR15就是諧振頻率為150kHz的傳感器，PXR04就是諧振頻率為40kHz的傳感器。
Q：PXR聲發射傳感器和其他廠家的前置放大器或聲發射儀是否兼容？
A：市面上大多數聲發射儀的傳感器和前置放大器都是相互兼容的，PXR聲發射傳感器也兼容進口及國產等廠家聲發射儀。
